Терморегулятор UTH-120 (4 kw) HF

► Назначение.

Терморегуляторы серии UTH производства компании «Uriel Electronics Co, LTD» (Южная Корея) спроектированы специально с учетом особенностей российского рынка.

Терморегулятор используется совместно с пленочными инфракрасными полами и предназначен для поддержания температуры во внутренних помещениях зданий с использованием датчика температуры, размещаемого в полу, при температуре окружающего воздуха от 0°С до +40°С, относительной влажности воздуха до 80% и атмосферном давлении (84,0–106,7) кПа. Оснащен легкочитаемым электронным дисплеем, прост в управлении, обладает высокой устойчивостью к перепадам напряжения.

Терморегуляторы можно эксплуатировать в режиме заводских настроек, можно программировать в соответствии с потребностями конкретных задач.

► Технические характеристики.

► Меры безопасности.

По способу защиты от поражения электрическим током терморегулятор соответствует классу 0 по ГОСТ 12.2.007-75.

В терморегуляторе используется опасное для жизни напряжение. При устранении неисправностей, техни­ческом обслуживании, монтажных работах необходи­мо отключить терморегулятор и подключенные к нему устройства от сети.

Терморегулятор не предназначен для эксплуатации в условиях тряски и ударов, а также во взрывоопасных помещениях.

Не допускается попадание влаги на входные контакты клеммных блоков и внутренние электроэлементы терморегулятора. Запрещается использование терморегулятора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т.п.

Нормальная работа прибора гарантируется при температуре от 0 до 50 °С и относительной влажности от 30 до 80%.

Монтаж и техническое обслуживание терморегулятора должны производиться квалифицированными специалистами.

При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

► Монтаж терморегулятора.

Установка датчика пола:

Датчик пола устанавливается под термопленку, ближе к терморегулятору, на черной полосе термопленки и крепится на полосу с помощью битумной изоляции. Под датчик в теплоотражающем материале делается канавка (углубление).

Длина провода датчика не должна превышать 50 м.

Установка терморегулятора:

- Выберите место расположения терморегулятора.

- Отсоедините установочную панель от корпуса.

- Установите панель на стену, зафиксировав его двумя винтами (винты не входят в состав комплекта).

1. Увеличение температуры

2. Уменьшение температуры

3. Светодиодный дисплей

4. Индикатор работы

5. Включение / выключение

Показания индикатора работы:

- красный цвет - режим нагрева,

- зеленый цвет - режим ожидания (отключения).

При первом включении терморегулятора (нажатии кнопки включения) происходит небольшая задержка включения, т.к. терморегулятор определяет наличие подключения основного датчика и определяет режим работы.

Терморегулятор имеет 2 основных режима работы: режим «Температура» («SEN-SENSOR», основной датчик пола подключен) и режим «Таймер» («TIN-TIMER», основной датчик пола не подключен).

Режим «SEN-SENSOR» активируется, если основной датчик пола подключен к терморегулятору. При включении терморегулятора на дисплее индицируется значение фактической температуры термопленки.
Кнопками ▲ и ▼ выставляется желаемая температура нагрева (желательно не более 30 ⁰С). После задания температуры терморегулятор с задержкой в 3 секунды автоматически переходит в режим индикации фактической температуры термопленки.

Установки пользователя вводятся в прибор с помощью кнопок, расположенных на передней панели устройства. Значения установок пользователя сохраняются в энергонезависимой памяти.

Вход в режим изменения заводских настроек (см. таблицу 1) осуществляется методом одновременного нажатия кнопок ▲+▼. Меняются значения нажатием кнопок ▲ или ▼. Установив требуемые значения и одновременно нажимая кнопки ▲+▼, необходимо дойти до функции «SAV», сохранив введенные изменения (мерцание «SAV»). Для режимов работы «НН» и «СС» рекомендуется сохранять следующие значения: T-L = 0, T-H = 60. Следует отметить, что в большинстве случаев, изменять заводские настройки терморегулятора нет необходимости.

Если основной датчик пола не подключен, то терморегулятор автоматически переходит в режим «TIN-TIMER». При включении терморегулятора на дисплее индицируются цифры от 1 до 10. Каждая цифра соответствует одному из режимов программы (см. таблицу 2). Цикличность (кратность) программы можно изменить, войдя в режим изменения заводских настроек путем одновременного нажатия кнопок ▲+▼, далее в режим >TI"», выбрав кнопками ▲ или ▼ цифру от 01 до 60. Соответственно, время включение и выключение будет увеличено в цифру, высвечиваемую на дисплее. Далее, одновременно нажимая кнопки ▲+▼, необходимо дойти до функции «SAV», сохранив введенные изменения (мерцание «SAV»).

«RST» представляет собой режим инициализации терморегулятора (сброса на «заводские значения»). Для осуществления инициализации необходимо войти в режим изменения заводских настроек путем одновременного нажатия кнопок ▲+▼, далее в режим « RST» (на дисплее появиться значение «OFF»), выбрав кнопками ▲ или ▼ значение «ON», одновременно нажимая кнопки ▲+▼, необходимо дойти до функции «SAV», активировав режим инициализации (мерцание «SAV»).

Системные сообщения(индицируются на светодиодном дисплее терморегулятора при наступлении соответствующих им событий):

- «EО» + звуковое оповещение - обрыв в цепи датчика температуры,

- «ES» + звуковое оповещение - замыкание в цепи датчика температуры,

- «HT» + звуковое оповещение - перегрев, срабатывание системы защиты от перегрева (см. таблицу 1).

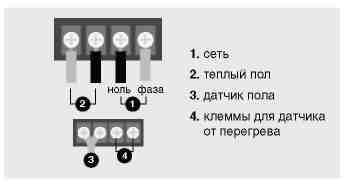

При подключении дополнительного датчика задействуется дополнительная система защиты от перегрева (см. таблицу 1). Дополнительный датчик устанавливается в месте, где возможность перегрева наиболее вероятна (под мебелью, под холодильником и т.д.).

Таблица 1

Таблица 2

S: цикличность (кратность)

S = 01 ... 60

Если S = 02, то для шага 1:

1502 = 30 сек (вкл) и 452 = 90 сек (выкл)

► Комплект поставки.

Терморегулятор UTH-120 - 1 шт.
Датчик температуры пола SF-4×15 - 1 шт.
Упаковочная коробка - 1 шт.
