Терморегулятор UTH-170 (4 kw) HF

► Назначение.

Терморегуляторы серии UTH производства компании «Uriel Electronics Co, LTD» (Южная Корея) спроектированы специально с учетом особенностей российского рынка.

Терморегулятор используется совместно с пленочными инфракрасными полами и предназначен для поддержания температуры во внутренних помещениях зданий с использованием датчика температуры, размещаемого в полу, при температуре окружающего воздуха от 0°С до +40°С, относительной влажности воздуха до 80% и атмосферном давлении (84,0–106,7) кПа. Оснащен легкочитаемым электронным дисплеем, прост в управлении, обладает высокой устойчивостью к перепадам напряжения.

► Технические характеристики.

Тип монтажа - накладной
Максимальная мощность терморегулятора - 4 кВт
Напряжение питания - 85-265В;
Частота - 50-60 Гц.
Максимальный ток нагрузки - 18А
Диапазон измерения и регулирования - 0…+60°С
Шаг задания температуры - 1°С
Число разрядов индикаторов - 3
Высота знака индикации - 10 мм
Габаритные размеры - 120х27х70 мм
Масса - 162 г

► Конструкция терморегулятора.

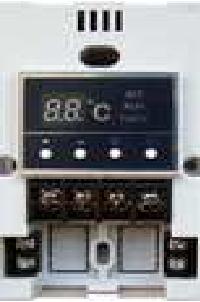

Панель управления Терморегулятора оснащена светодиодным восьмисегментным трехразрядным индикатором для отображения параметров работы и управления,
а также тремя единичными индикаторами «Set», «Run» «Timer» для индикации параметров отображения данных и четырьмя кнопками для непосредственного управления терморегулятором

«○» – для включения\выключения терморегулятора.
«▼», «▲» - для установки требуемой температуры.
«●» - Таймер, для выставления время выключения терморегулятора (от 1 до 12 часов).

На передней стороне (под лицевой крышкой) расположена панель клеммников, к которым подключаются:

• входное питание («IN»);
• нагрузка («OUT»);
• термодатчик(«SENSOR») (справа)

► Установка и эксплуатация.
Перед вводом в эксплуатацию должна быть проведена подготовка к работе терморегулятора, а именно:
- произведен наружный и внутренний осмотр на наличие/отсутствие посторонних предметов на шинах питания, на измерительном оборудовании, и т.д.;
- проверена надежность крепления всего электрооборудования и соединений монтажа;
- проверена правильность подключения кабеля термопары и подключения нагрузки.

Питание на ПУ подается через блок питания Терморегулятора после подключения к сети и нажатия кнопки «ON/OFF».
На основном индикаторе отображается текущая температура.
Кнопками «^», «v» задается нужная температура нагрева Термопленки, которая отображается на основном индикаторе, при этом одиночный индикатор «Нагрев» («ON/set») горит зеленым светом.
При падении текущей температуры ниже заданной на 3° индикатор «Нагрев» («ON/set») загорается красным светом и включается нагрев Термопленки.
По достижению заданной температуры Терморегулятор переходит в дежурный режим и индикатор «Нагрев» («ON/set») гаснет.
Кнопка «●» используется для выставления времени в часах, через которое произойдет отключение регулятора от сети питания.
Отключение от сети Терморегулятора производится кнопкой «POWER» на панели управления.

► Комплект поставки.

Терморегулятор UTH-120 - 1 шт.
Датчик температуры пола SF-4×15 - 1 шт.
Упаковочная коробка - 1 шт.
