Счетчик универсальный СВК-15-1,5 "Бологовский"
Производитель: Бетар
Модель: СВК-15-1,5
Наличие: Нет в наличии
Цена: 3250〒
10 или более: 3100〒
|
Счетчик воды СВК-15-1,5 "Бологовский". В 2006 году был разработан и начат выпуск нового для Бологовского арматурного завода продукта - счетчика холодной и горячей воды СВК-15-1.5 «Бологовский». Прибор укомплектован антимагнитной защитой и обратным клапаном, предотвращающим обратный отток воды в системе. Обязательную проверку водосчетчиков проводит ООО «Метросервис».
Счетчики предназначены для контроля потребляемого горячего или холодного водоснабжения; маркируются как СВК-15-1,5, что означает:
- СВК – счетчик воды крыльчатый;
- ДУ 15 – номинальный диаметр, условный проход/мм;
- 1,5 – измеряемый расход в м3/час; максимальная величина.
Высокоточный прибор оснащен обратным клапаном и защитным элементом с антимагнитным действием; проверен лабораторией. Главными условиями для эксплуатации являются:
- t подаваемой воды +5 до +90°;
- рабочее давление в магистрали – не более 1,6 МПа;
- вода – по СанПиН 2.1.4.1074-01.

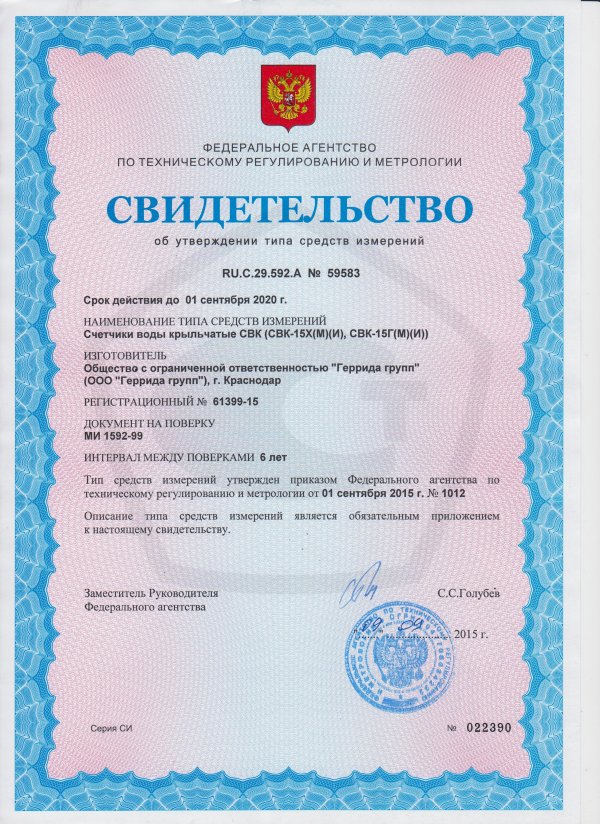

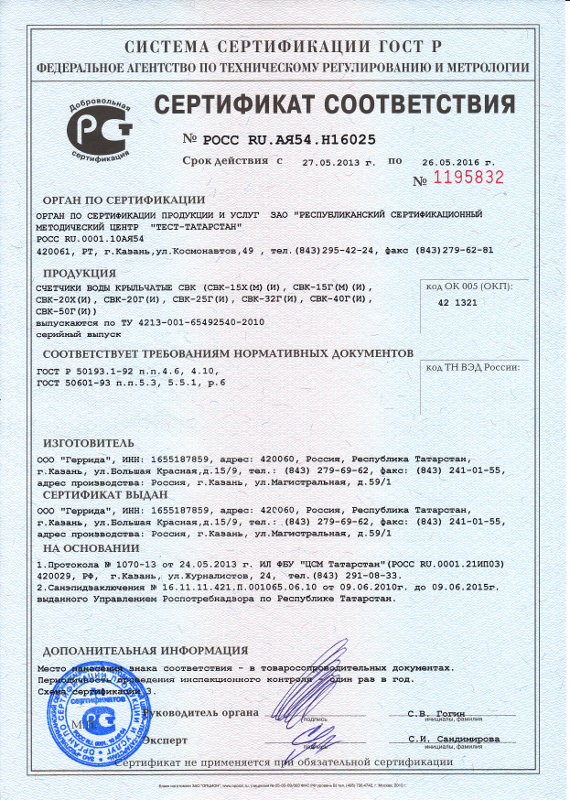

Свидетельство Сертификат соответствия РСТ Сертификат соответствия Казахстан

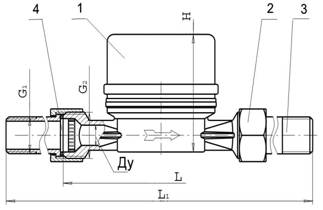

Габариты и подсоединительные размеры приведены на рисунке 1 и в таблице 1, основные характеристики указаны в таблице 2.
 Рисунок 1
Таблица 1.
|
Обозначение
|
Наименование
|
Размер
|
Ед. измерения
|
|
G1
|
Резьбовой соеденительный фланец корпуса счетчика
|
3/4
|
дюйм
|
|
G2
|
Переходной фланец
|
1/2
|
дюйм
|
|
L1
|
Габаритный размер
|
198
|
мм
|
|
L
|
Установочный размер
|
110
|
мм
|
|
H
|
Высота счетчика
|
68
|
мм
|
|
Ду
|
Диаметр условного прохода
|
15
|
мм
|
Таблица 2
|
Наименование параметров
|
Характеристики
|
| |
Класс А
|
Класс В
|
|
Диаметр условного прохода (ДУ), мм
|
15
|
|
Измеряемая среда
|
холодная и горячая вода по СанПиН 2.1.4.1074-01
|
|
Температура измеряемой среды, оС
|
От + 5 до + 90
|
|
Температура окружающего воздуха при относительной влажности 80%, оС
|
1,6
|
|
Расход волы, м3/ч
|
|
Минимальный (q min)
|
0.06
|
0.03
|
|
Переходный (q t)
|
0.15
|
0.12
|
|
Номинальный (q n)
|
1.5
|
1.5
|
|
Максимальный (q max)
|
3
|
3
|
|
Максимальный объем воды, м3
|
|
За сутки
|
37,5
|
|
За месяц
|
1125
|
|
Потеря давления, МПа, не более
|
0,1
|
|
Порог чувствительности, м3/ч, не более
|
0,01
|
|
Минимальная цена деления индикаторного устройства, м3
|
0,00005
|
|
Емкость индикаторного устройства, м3
|
99999,999
|
|
Масса, кг, не более
|
0,7
|
По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют исполнению В4 по ГОСТ 12997-84. Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193.1-93 при установке на горизонтальных трубопроводах индикаторным утройством вверх и классу А на наклонных и вертикальных трубопроводах. Буквы в наименовании счетчика обозначают: С - счетчик, В - воды, К – крыльчатый. Цифры, стоящие после буквенного шифра, обозначают: 15 - диаметр условного прохода входного и выходного штуцеров (Ду), 1,5 - максимальный измеряемый расход, м3/ч
Занесен в Гос. реестр средств измерений под № 31697-06
Санитарно-эпидемиологическое заключение № 34.77.03.430.П.001575.03.06
Сертификат соответствия № РОСС RU.АЯ46.В05465
Пределы допускаемой относительной погрешности измерения счетчика ДД при выпуске из производства и после ремонта не превышают:
± 5% - в диапазоне от минимального расхода qmin до переходного расхода q t; ± 2% - в диапазоне от переходного расхода q t до максимального расхода q max включительно.
Среднеинтегральная относительная погрешность при выпуске из производства и ремонта не привышает ± 2,1% (при поверке по ГОСТ 8.156 п3.4.7).
КОМПЛЕКТ ПОСТАВКИ
Комплект поставки счетчика должен соответствовать таблице 3
Таблица 3
|
Обозначение
|
Наименование
|
Кол-во
|
|
СВК-15-1,5
|
Счетчик
|
1
|
|
СВК 125.00.000 ПС
|
Паспорт
|
1
|
|
Комплект монтажных частей
|
Гайканакидная
|
2
|
|
Переходник
|
2
|
|
Прокладка
|
2
|
|
Устр-во, препятствующее противотоку воды
|
Обратный клапан
|
1
|
|
Поверочная документация
|
- Прибор соответствует В4 (исполнение) по ГОСТ 12997-84
- Соответствует классу В (по метрологии) по ГОСТ Р 50193.1-93;
- Все предлагаемые водосчетчики оптом и в розницу сертифицированы и проверены лабораторными исследованиями;
- Измерительный прибор занесен в Государственный реестр измерений.
Погрешность измерений счетчика не превышают предельно допустимых величин относительной погрешности.
|
|
